Reparación de cubierta de cables
Gran durabilidad
Reparación de cubierta de cables
Los daños en la cubierta de los cables son un problema bastante común en las obras de construcción. La integridad de su cable podría verse comprometida incluso antes de su despliegue. Por ejemplo, podría arrastrar un cable por un suelo de hormigón y engancharlo en una barra de refuerzo. Cuando la cubierta del cable está dañada, el sistema eléctrico puede entrañar riesgos por la humedad y los contaminantes. Incluso los arañazos más pequeños pueden resultar peligrosos, ya que pueden ser más profundos de lo que parecen y aumentar de tamaño al doblar el cable.
-
¡Haga de la reparación de las cubiertas de los cables una tarea sencilla!
- Las cintas eléctricas de 3M son la solución resistente y práctica para reparar sobre el terreno los daños en las cubiertas de los cables.
- La cinta se adapta a todos los tamaños de cable, no es necesario contar con toda una gama de reserva, solo un par de rollos en su caja de herramientas.
- La reparación con cintas no requiere fuego ni calor. Es práctica para trabajar en espacios confinados y, en la mayoría de los casos, es una solución duradera y rentable. Las cintas eléctricas de 3M se pueden usar para una reparación tanto temporal como permanente.
Recomendaciones para usar las soluciones de 3M para la reparación de cubiertas de cables
-
La elección de las cintas y los métodos de reparación dependen de la naturaleza del daño. Las cintas pueden utilizarse para reparar cubiertas de cables arañadas o con daños superficiales, o bien para reparaciones más importantes en las que falta una sección de la cubierta del cable.
La reparación con cintas es posible si el conductor o las partes internas de la estructura del cable no están dañados, de lo contrario, el cable debe empalmarse o reemplazarse.
Solución de 3M para la reparación de cubiertas de cables:
- Para cables de PVC y caucho, de baja y media tensión.
- Para cables con uno o múltiples conductores.
- Para daños que no han penetrado hasta llegar al conductor.
Los métodos de reparación dependen de la naturaleza del daño.
-
Nivel 1Daños menores. Daños superficiales, como arañazos y surcos por bordes cortantes.
-
Nivel 2Daños más importantes con el núcleo del cable intacto. Cortes y roturas de la cubierta del cable.
-
Nivel 3 - en este caso es necesario un empalme del cableDaños graves que llegan al núcleo del cable. Perforaciones y daños profundos que afectan a las capas internas del cable. Es necesario un examen más detenido del cable.
Cintas eléctricas de 3M para la reparación de cubiertas de cables
El componente principal de las soluciones de reparación de cubiertas de cables son las cintas de masilla de caucho. Estas cintas flexibles se despliegan suavemente y se adhieren al instante para facilitar las reparaciones eléctricas sobre el terreno. La masilla se adhiere de manera segura a la mayoría de los materiales de las cubiertas de los cables de alimentación sin quedar suelta ni separarse, proporcionando un sellado fiable que mantendrá la integridad de la cubierta del cable a largo plazo.
-
Las masillas para aislamiento eléctrico se pueden aplicar en orificios profundos para sellar y dar forma a la superficie e impedir la entrada de agua.

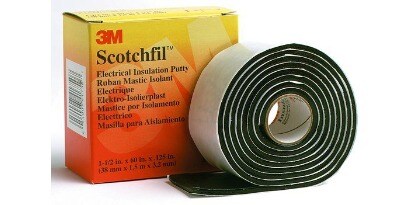

La masilla para aislamiento eléctrico Scotchfil™ de 3M™ es un compuesto para uso eléctrico no corrosivo en forma de cinta, fácil de moldear a mano. Es una excelente solución para alisar superficies irregulares y eliminar huecos hasta la aplicación de un buen relleno general.
-
La cinta de reparación de cubierta de cables Scotch 2234 está diseñada específicamente para reparar daños en las cubiertas de los cables. La capa exterior de esta cinta está compuesta por caucho CSM vulcanizado para proporcionar una resistencia sobresaliente a la abrasión, los productos químicos, los desgarros y los cortes. La capa interna está compuesta por masilla ignífuga que actúa como una barrera contra la humedad y ofrece una excelente adhesión a todo un abanico de materiales de cubiertas de cables.
-
Las cintas de PVC premium añaden protección mecánica y presión radial al área reparada. La cinta eléctrica Scotch® Super 33™ es una cinta aislante de PVC para todo tipo de condiciones climáticas de calidad superior, de 0,178 mm de espesor. Cuenta con certificación UL y está calificada según el estándar UL 510 como «retardante de llama, resistente al frío y a la luz solar». Esta cinta de PVC premium se puede aplicar en entornos fríos de hasta -18 °C y es apta para funcionar en temperaturas de 105 °C a -40 °C.
-
Cinta de sellado y aislamiento de caucho autosoldable y adaptable con un soporte de EPR revestido con masilla.
-
Reparación de daños menores en cubiertas de cables
- Limpie la superficie del cable con un disolvente y papel de lija. Productos recomendados de 3M: Kit de preparación de cables CC-2 de 3M™ o Spray desengrasante y limpiador Scotch® 1626 de 3M™.
- Aplique la masilla de aislamiento eléctrico Scotchfil™ de 3M™ superponiéndola hasta la mitad sobre el área dañada de la cubierta.
- Cubra cada extremo con cinta de PVC Scotch® Super 33+™. Esta cinta añadirá presión radial para garantizar la mejor adhesión y sellado.
-
Reparación de daños importantes en cubiertas de cables
Si tiene que reparar daños más significativos, en los que se ha roto una sección de la cubierta del cable, compruebe primero que las capas internas del cable estén intactas.
Luego, selle el orificio para evitar que la humedad entre en el punto de reparación y refuerce el área dañada para restablecer las propiedades mecánicas.
Los siguientes pasos de la reparación son similares a los de la reparación de arañazos de nivel uno.
- Limpie la superficie del cable con un disolvente y papel de lija. Productos recomendados de 3M: Kit de preparación de cables CC-2 de 3M™ o Spray desengrasante y limpiador Scotch® 1626 de 3M™.
- Elimine los bordes rasgados de la cubierta del cable.
- Rellene y selle los orificios con masilla para aislamiento eléctrico Scotchfil™ de 3M™.
- Envuelva toda la superficie de la zona de reparación con masilla para aislamiento eléctrico Scotchfil™ de 3M™.
- Envuelva los extremos con cinta de PVC Scotch® Super 33+™.
Soluciones alternativas para reparaciones de daños menores
Además de la masilla para aislamiento eléctrico Scotchfil™ de 3M™, 3M ofrece soluciones de cintas alternativas para reparaciones de cubiertas de cables con diferentes características. Consulte la tabla siguiente, en la que figuran las diferentes opciones.
Soluciones alternativas para reparaciones de daños importantes
Al igual que para la reparación de daños menores, existen soluciones alternativas a la cinta Scotchfil™ para reparaciones de daños más importantes.
-
La masilla para aislamiento eléctrico Scotchfil™ de 3M™ es un compuesto para uso eléctrico no corrosivo en forma de cinta, fácil de moldear a mano a una temperatura de hasta 0 ºC. Es una excelente solución para alisar superficies irregulares y eliminar huecos hasta la aplicación de un buen relleno general. La masilla Scotchfil™ de 3M™ cuenta con homologación UL como aislamiento de empalmes en conductores eléctricos a temperaturas de hasta 80 °C cuando se envuelve con la cinta Scotch® Super 33+™.
-
La cinta de reparación de cubierta de cables Scotch 2234 está diseñada específicamente para reparar daños en las cubiertas de los cables. La capa exterior de esta cinta está compuesta por caucho CSM vulcanizado para proporcionar una resistencia sobresaliente a la abrasión, los productos químicos, los desgarros y los cortes. La capa interna está compuesta por masilla ignífuga que actúa como una barrera contra la humedad y ofrece una excelente adhesión a todo un abanico de materiales de cubiertas de cables.
-
Cinta de PVC aislante de uso profesional. Con una excelente resistencia a la abrasión, la humedad y la corrosión; puede utilizarse en condiciones meteorológicas variables.
-
La cinta autosoldable Scotch® 23 es una cinta de empalme de alta tensión basada en EPR (caucho de etileno propileno) autosoldable y muy adaptable. Es una cinta no vulcanizable, estable en almacén y con excelentes propiedades eléctricas. La cinta Scotch® 23 se puede usar como aislamiento para aplicaciones de baja tensión, así como para el aislamiento de empalmes de hasta 69 000 voltios.
-
Cinta de sellado y aislamiento de caucho autosoldable y adaptable con un soporte de EPR revestido con masilla.
-
El kit de preparación de cables CC-2 de 3M™ limpia y prepara la mayoría de los cables poliméricos estándar para empalmes o terminaciones. Nuestro kit viene en una bolsa que contiene 3 almohadillas de limpieza de cables saturadas.
-
El spray Scotch™ 1626 es un limpiador disolvente para grasas, aceites, residuos de adhesivos, resinas y alquitrán. No deja residuos, no es corrosivo y tiene un alto porcentaje de sustancias de limpieza.
-
Scotch® Super 88 tape offers excellent resistance to abrasion, moisture, alkaline substances, acids, corrosion and variable weather conditions (including exposure to ultraviolet radiation). The combination of an elastic coating and an aggressive adhesive offers moisture-proof electrical and mechanical protection with minimal volume. The tape is designed for primary electrical insulation (especially at low temperatures) and for the grouping of all wires and cable splices up to 600 V and 105 °C.
